Máy phát điện D4500i


Máy phát điện D4500i của DJI tương thích với các máy bay không người lái Dji Agras T20, Agras T10. Cùng AgriDrone Việt Nam tìm hiểu thông số kỹ thuật và hướng dẫn sử dụng máy phát điện D4500i trong bài viết sau.

Trạm sạc chuyển đổi tần số toàn phần D4500i (sau đây gọi là “trạm sạc”) là một bộ sạc và máy phát điện công suất cao. Toàn bộ trạm sạc chuyển đổi tần số có thể kết nối 2 pin. Trạm sạc có mức tiêu thụ nhiên liệu thấp, đầu ra ổn định và hiệu suất đáng tin cậy. Ngoài ra, trạm sạc cũng không thấm nước, chống bụi và chống ăn mòn, cấp độ bảo vệ của toàn bộ máy đạt IPX4 (tham khảo tiêu chuẩn IEC 60529 của Ủy ban Kỹ thuật Điện Quốc tế).

Thông số kỹ thuật của máy phát điện D4500i.

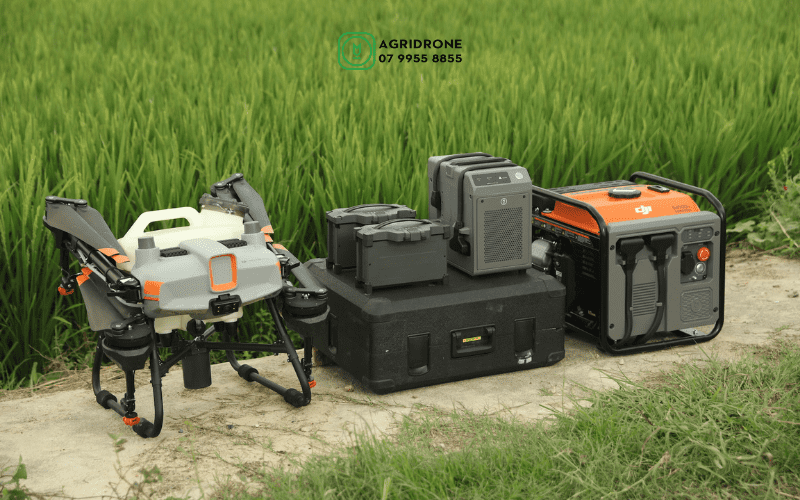

May-bay-nong-nghiep-DJI-T10
Máy bay nông nghiệp DJI T10

Kích thước – 480 × 422 × 427 mm

Cân nặng – 36 kg

Các kênh đầu ra:

1. Đầu ra sạc DC

2. Đầu ra AC phụ 300W 220V

Thông số đầu ra DC – 40V-60 V – 50 A

Thông số đầu ra AC – 220/110 V (xác định theo khu vực vận chuyển)

Công suất sạc – 3000W

Thời gian sạc đầy – 9-12 phút đầy một pin (pin T10)

Dung tích bình chứa – 9 L

Làm thế nào để bắt đầu:

Bắt đầu với một cú nhấp chuột và bắt đầu thủ công

Sạc điện áp gợn sóng – 200 mV

Dịch chuyển tối đa của động cơ – 210 CC

Công suất tối đa – 4500 W

Tốc độ định mức động cơ – 3600 vòng / phút

Loại nhiên liệu – xăng 92

Mức tiêu thụ nhiên liệu tham khảo – 0,3 L / T10 Smart

Pin từ 30% đến 95%

Mô hình dầu – SAE 10W-30

Hướng dẫn sử dụng máy phát điện D4500i

CHUẨN BỊ:

Bơm dầu động cơ

Trạm nạp không được đổ đầy dầu động cơ khi xuất xưởng, và phải đổ đầy dầu động cơ trước khi sử dụng. Sau khi đặt trạm sạc trên bề mặt của bệ nước, tháo que thăm dầu, bơm dầu có dung tích định mức, sau đó vặn chặt que thăm dầu. Thể tích nạp dầu định mức của trạm nạp tần số là 0,6 L. Thể tích nạp dầu định mức của trạm sạc chuyển đổi tần số đa năng D9000i là 1,1 L. Sử dụng được loại dầu SAE 10W-30.

Tiếp nhiên liệu

Nhiên liệu dễ cháy và nổ, vui lòng sử dụng theo đúng hướng dẫn:

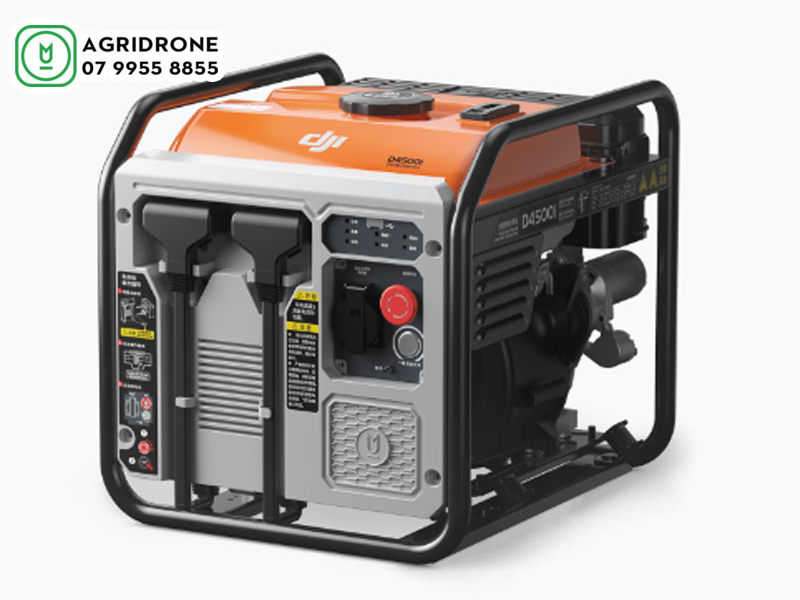

may phat dien d4500i 01

1. Vặn nắp bình xăng và đổ đầy xăng 92 # có dung tích định mức vào bình xăng theo chỉ báo mức dầu của tiêu chuẩn dầu. Thể tích nạp nhiên liệu định mức của trạm điện là 9 L. Thể tích nạp nhiên liệu định mức của trạm nạp biến tần đa năng D9000i là 25 L.

2. Sau khi đổ đầy nhiên liệu, nhớ vặn chặt nắp bình xăng. Nếu cần, hãy lau nhiên liệu bị đổ bằng khăn khô.

  • Trước khi đổ đầy nhiên liệu hoặc sau khi trạm sạc ngừng chạy, hãy đảm bảo đã tắt công tắc nhiên liệu.
  • Không đổ quá đầy nhiên liệu, nếu không, nhiên liệu có thể bị tràn và gây cháy hoặc thậm chí nổ.

SỬ DỤNG:

Cách 1:

1. Trước khi bắt đầu, không kết nối bất kỳ thiết bị điện nào.

2. Đảm bảo rằng động cơ được đổ đầy dầu và thùng nhiên liệu được đổ đầy nhiên liệu.

3. Bật công tắc nhiên liệu.

4. Nhấn công tắc chính sang vị trí “chạy” hoặc “bật”.

5. Nhẹ nhàng kéo tay cầm của bộ khởi động lên cho đến khi bạn cảm thấy có lực cản và nhanh chóng rút dây ra để khởi động trạm sạc. Nếu trạm sạc không khởi động thành công, vui lòng lặp lại bước này.

  • Khi khởi động trạm sạc bằng tay, hãy giữ chặt giá đỡ để ngăn trạm sạc bị nghiêng.
  • Bạn vẫn cần giữ tay cầm của bộ khởi động trong khi dây rút ở vị trí.

Cách 2:

1. Trước khi bắt đầu, không kết nối bất kỳ thiết bị điện nào.

2. Đảm bảo rằng động cơ được đổ đầy dầu và thùng nhiên liệu được đổ đầy nhiên liệu.

3. Bật công tắc nhiên liệu.

4. Kết nối pin máy bay thông minh, nhấn công tắc chính đến vị trí “chạy” hoặc “bật”, nhấn nhanh và sau đó nhấn và giữ nút nguồn để bật pin.Trạm sạc biến tần đa năng D9000i được kết nối với pin máy bay thông minh T30; Trạm sạc biến tần đa năng D4500i được kết nối với T10 / T16 / T20 Pin máy bay thông minh.

5. Nhấn nhanh vào công tắc khởi động bằng một phím để khởi động trạm sạc. Nếu trạm sạc đã lâu không được sử dụng, vui lòng lặp lại bước này cho đến khi trạm sạc thành công khởi động. Trước khi kết nối pin, hãy đảm bảo rằng nguồn pin đã tắt.

Tắt trạm sạc

1. Tắt nguồn của tất cả các thiết bị điện được kết nối trước, sau đó ngắt kết nối thiết bị điện khỏi trạm sạc.

2. Nhấn công tắc chính sang vị trí “tắt” hoặc “tắt”.

3. Tắt công tắc nhiên liệu.

Nếu bạn không sử dụng trạm sạc trong thời gian dài, vui lòng tắt trạm sạc trước khi cất giữ, và đổ nhiên liệu trong bình xăng vào bình xăng chuyên dụng. Sau đó khởi động trạm sạc và để trạm sạc tiếp tục chạy cho đến khi hết nhiên liệu và tự động tắt.

• Vui lòng nhấn nhanh và sau đó nhấn và giữ để tắt nguồn pin, sau đó ngắt kết nối pin khỏi trạm sạc. Không ngắt kết nối trực tiếp, nếu không nó có thể gây hư hỏng các cực kim loại

Trong quá trình sạc pin máy bay thông minh, khi một trong các pin bất thường (như ngắt kết nối, nhiệt độ cao, nhiệt độ thấp, quá áp, quá dòng),Chỉ báo kênh được đánh số tương ứng sẽ nhắc. Sau khi sạc xong, đèn báo kênh sẽ có màu xanh lục ổn định, vui lòng ngắt kết nối sạc tại thời điểm này.

Lưu ý các biện pháp an toàn

may phat dien d4500i 03

1. Hãy bảo dưỡng trạm sạc thường xuyên để kéo dài tuổi thọ của trạm sạc. Để biết các phương pháp bảo trì cụ thể, vui lòng tham khảo chương bảo quản và bảo dưỡng.

2. Không sử dụng sản phẩm này trong nhà, dưới mưa hoặc trong môi trường ẩm ướt.

3. Sản phẩm này phải được đặt trên bề mặt của bệ nước, không thể bị nghiêng hoặc cong và phải giữ khoảng cách ít nhất 1 mét giữa tòa nhà hoặc các thiết bị khác. Xung quanh phải có đủ khoảng cách thông gió để đảm bảo thông gió tốt khi sản phẩm làm việc.

4. Vui lòng đặt sản phẩm này ngoài tầm với của người qua đường và trẻ em.

5. Nghiêm cấm kết nối trạm sạc với nguồn điện lưới hoặc các trạm sạc khác, vui lòng sử dụng một mình.

6. Trước khi sử dụng, vui lòng đảm bảo rằng không có khuyết tật rõ ràng như hư hỏng hoặc ngắt kết nối của mỗi cổng và dây nịt.

7. Trước khi sử dụng, vui lòng đảm bảo rằng trạm sạc đã được kết nối với dây nối đất và sử dụng theo đúng hướng dẫn.

8. Khi đổ xăng, nhớ tắt trạm sạc.

9. Nghiêm cấm hút thuốc gần nhiên liệu và tránh xa các ngọn lửa, tia lửa khác, v.v.

10. Hãy giữ máy sạch sẽ và gọn gàng. Nếu có nhiên liệu bị đổ hoặc tràn hoặc các vật liệu dễ cháy khác trên máy, vui lòng sử dụng khăn khô kịp thời lau đi.

11. Khi sử dụng, đảm bảo rằng không có vật liệu dễ cháy gần bộ giảm thanh và cổng xả của trạm sạc.

12. Khi sử dụng, không chạm vào động cơ hoặc bộ giảm thanh trên trạm sạc để tránh bị bỏng.

13. Vui lòng chọn sử dụng trạm sạc ở khu vực thoáng, và đảm bảo tránh xa các vật liệu dễ bắt lửa.

14. Các biển cảnh báo và ý nghĩa của chúng trên trạm thu phí.

15. Trước khi vận chuyển, vui lòng đảm bảo rằng không có nhiên liệu hoặc chỉ có một lượng nhỏ nhiên liệu trong bình nhiên liệu để tránh nhiên liệu bị rơi vãi trong quá trình vận chuyển.

Trên đây là thông tin hướng dẫn sử dụng máy phát điện D4500i. AgriDrone Việt Nam cung cấp giải pháp máy bay nông nghiệp không người lái, để được tư vấn, quý khách vui lòng liên hệ đến số hotline của AgriDrone Việt Nam.
