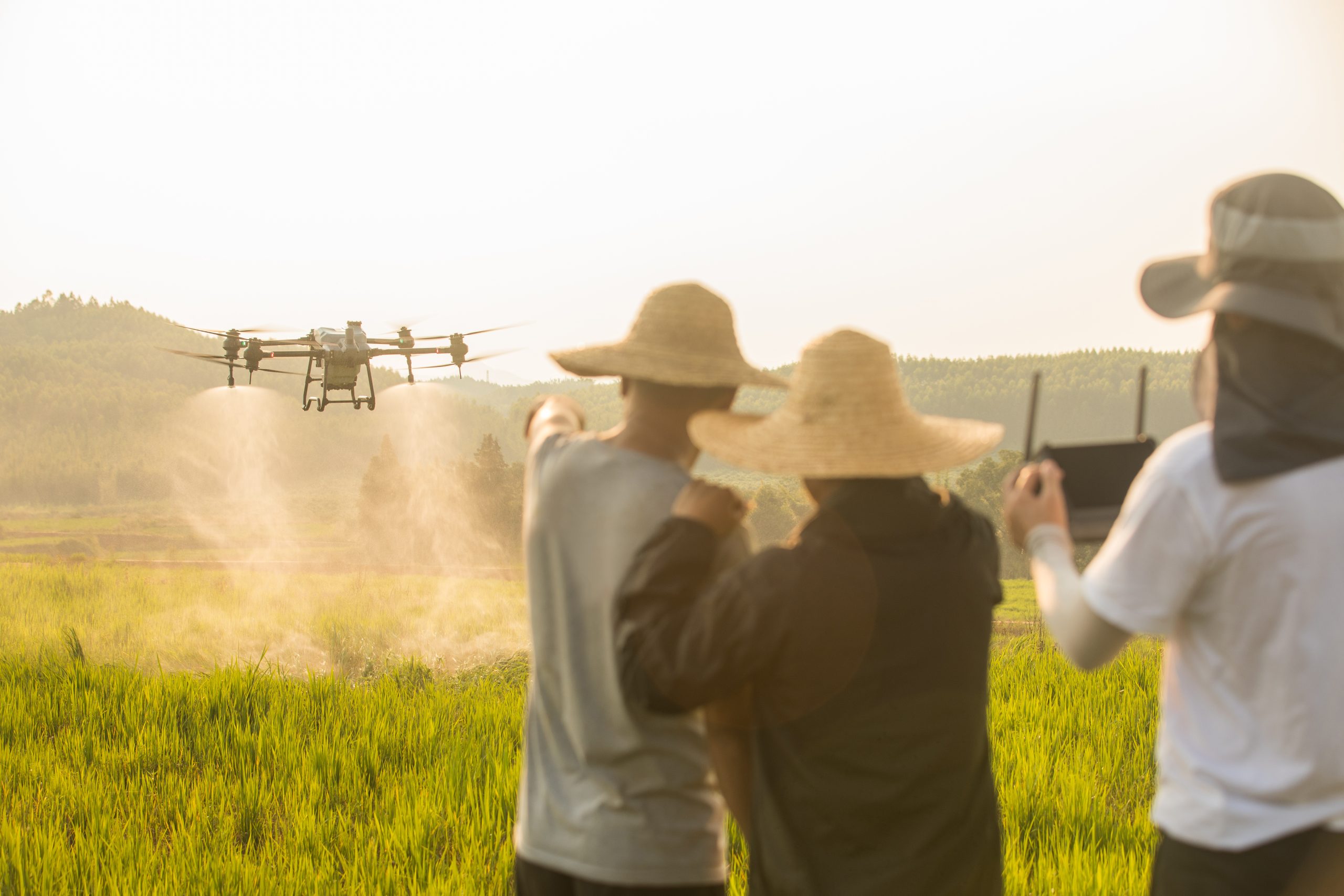

DJI T40 áp dụng thiết kế rô-to kép đồng trục, tải trọng tối đa đạt 50 kg giúp tăng 30% so với thế hệ cũ. Thiết kế có thể gập lại giúp giảm 70% kích thước ban đầu, thuận tiện cho việc vận chuyển và di chuyển.
MÁY BAY NÔNG NGHIỆP DJI AGRAS T40
MÁY BAY PHUN THUỐC 3 TRONG 1
DJI Agras T40 có tải trọng bình phun lên đến 40kg và tải trọng thùng rải là 50kg (70L). Ngoài ra, T40 còn được trang bị hệ thống phun nguyên tử kép, hệ thống bản đồ thông minh, radar mảng pha chủ động, hệ thống camera kép, tích hợp khả năng phòng thủ bay và khảo sát trên không, cho bạn các giải pháp nông nghiệp chính xác và dễ dàng. Thiết kế cánh quạt kép đồng trục được xem là một cải tiến mang tính cách mạng của các dòng máy bay xịt thuốc từ trước đến nay.
Thiết kế cánh quạt kép đồng trục, nâng cấp tải trọng
Hệ thống phun ly tâm kép
Hệ thống bơm của DJI T40
Hệ thống máy bơm bằng nguyên lý dẫn động từ tính mới, có thể cách ly hoàn toàn thuốc và chất lỏng ra khỏi động cơ , chống ăn mòn, siêu bền. Dễ dàng tháo lắp để vệ sinh và bảo dưỡng.
Vòi phun ly tâm kép
Sử dụng hệ thống ly tâm kép bằng 2 lớp răng cưa, giúp các giọt phun đồng đều hơn và giảm lượng thuốc trừ sâu.
Van ly tâm đầu tiên ngăn nhỏ giọt thuốc dạng lỏng, tránh làm cháy cây giống và ô nhiễm, tiết kiệm thuốc và bảo vệ môi trường.
Hệ thống rải T40 - Gieo hạt hiệu quả cao, sức mạnh vượt trội
Thùng rải lớn tương đương với 1 túi phân bón
Hệ thống rải T40 tăng trọng tải lên 50 kg và có dung tích lên đến 70 lít. Nắp thùng lớn hơn giúp việc cho hạt, phân bón vào dễ dàng và nhanh chóng.
Cảm biến cân theo thời gian thực
Thân máy được trang bị cảm biến cân, có thể nắm bắt lượng nguyên liệu còn lại theo thời gian thực.
Tháo lắp nhanh chóng vệ sinh dễ dàng
Máy rải có thể tháo rời nhanh chóng trong 3 phút, hỗ trợ rửa bằng nước, dễ bảo trì.
Ra-đa mảng pha và camera kép
Kiểm soát khu vực bay đa hướng và an toàn
Radar mảng pha hoạt động theo thời gian thực tích hợp hệ thống tránh chướng ngại vật bằng camera kép, phát hiện chướng ngại vật đa hướng 360 độ, đảm bảo an toàn cho mọi chuyến bay. Khoảng cách phát hiện vật cản lên đến 50 mét, vượt qua các chướng ngại vật một cách trơn tru. Ngay cả những địa hình khó khăn phức tạp như đồi, núi, vườn cây ăn quả, bạn cũng có thể an tâm bay mà không sợ các chướng ngại vật cản trở.
Tích hợp cảm biến an toàn và khảo sát trên không
T40 tích hợp tính năng khảo sát trên không và cảm biến tránh chướng ngại vật. Nó được trang bị một camera có độ nét cực cao. Góc của gimbal có thể điều chỉnh, dó đó bạn có thể quan sát toàn bộ địa hình. Hình ảnh đất nông nghiệp và vườn cây ăn quả có thể được thu thập trong thời gian thực. Điều khiển từ xa sẽ giúp bạn xây dựng bản đồ cục bộ mà không cần mạng, tự động xác định ranh giới và các chướng ngại vật một cách chính xác, đồng thời nhanh chóng lập kế hoạch các tuyến đường hoạt động chỉ trong vài phút.

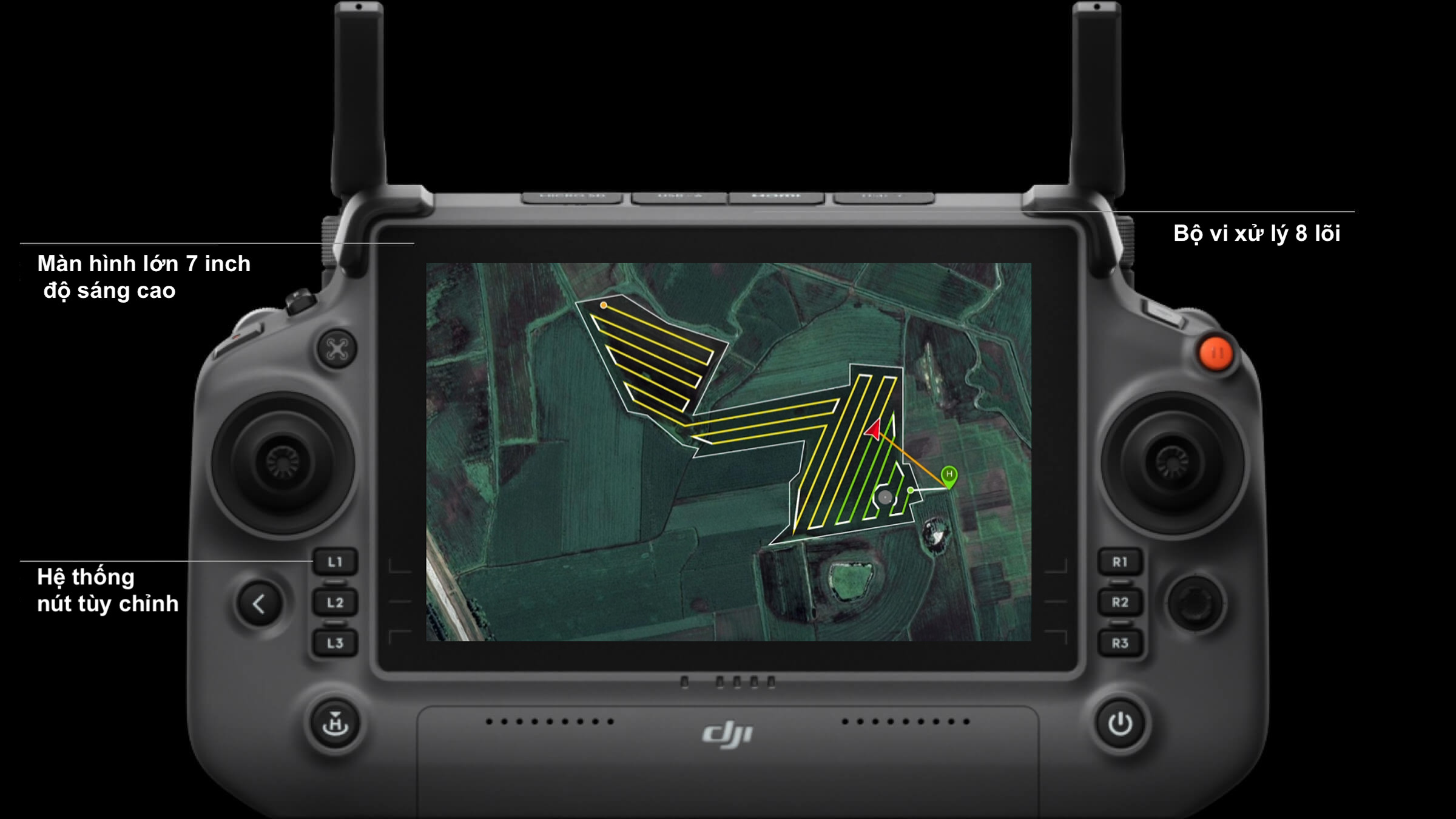

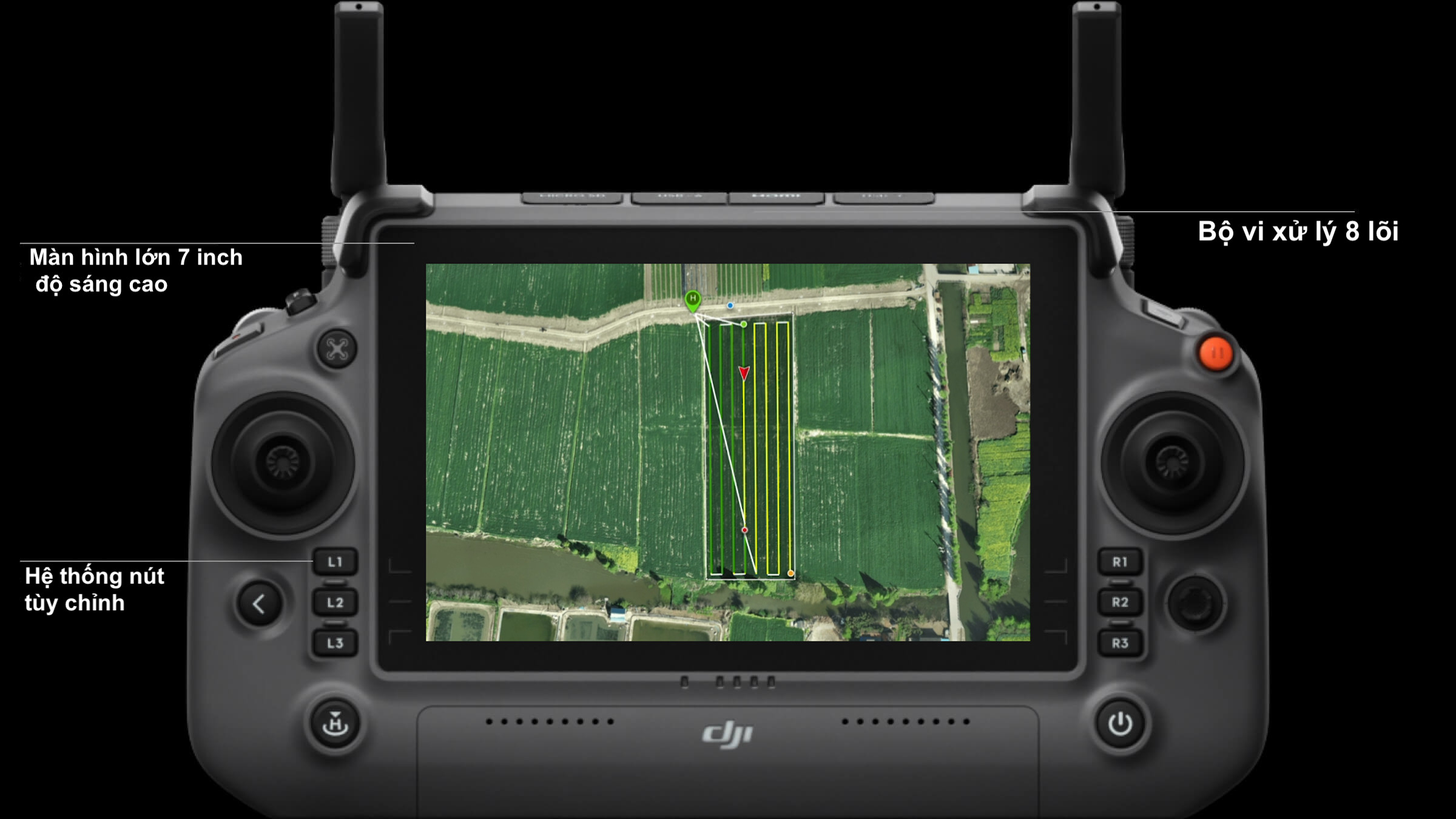

Điều khiển từ xa thông minh xây dựng bản đồ nhanh chóng
Được trang bị bộ vi xử lý 8 lõi thế hệ mới, chỉ mất 10 phút để lập bản đồ trên 6 ha đất. Hệ thống sẽ lập kế hoạch đường bay tối ưu nhất giúp giảm bớt các chuyến bay đầy tải và cải thiện đáng kể hiệu quả hoạt động. Màn hình lớn 7 inch độ sáng cao, tăng gấp đôi trường nhìn và tinh chỉnh chi tiết. Các nút vật lý tùy chỉnh phong phú, điều khiển theo ý muốn.
Siêu bền trước những tác động khắc nghiệt từ môi trường
Để thích nghi với các yêu cầu phức tạp và khắc nghiệt của môi trường đất nông nghiệp, các thành phần cốt lõi của máy bay đã được thiết kế với nhiều biện pháp bảo vệ và trải qua hàng trăm cuộc thử nghiệm nghiêm ngặt như chống thấm nước, chống bụi, chống ăn mòn, nhiệt độ khắc nghiệt, hoạt động trong thời gian dài,… Kết quả thử nghiệm đã cho thấy T40 là một công cụ đáng tin cậy và siêu bền vững.
SẠC NHANH TIẾT KIỆM NHIÊN LIỆU - KHỞI ĐỘNG NHANH
Trạm sạc chuyển đổi tần số 12000W áp dụng công nghệ phun xăng điện tử mới, có thể tiết kiệm nhiên liệu hiệu quả đến 15%. Đồng thời, mô-đun sạc cũng có thể được tách riêng để hỗ trợ đầu vào nguồn điện (cần thêm mô-đun AC). Ngoài ra, trạm sạc hỗ trợ công suất 1500W AC, có thể đáp ứng mức tiêu thụ điện năng của điều khiển từ xa, máy bơm nước, máy định lượng, đèn chiếu sáng và các thiết bị khác. Pin bay thông minh 30000mAh, tản nhiệt làm mát bằng gió tiêu chuẩn, làm mát nhanh, chu kỳ điện kép. Giảm đáng kể chi phí vận hành toàn diện.
Bình xăng 30 lít sạc được 47 pin
Công suất 1500W AC Sạc nhanh 9 phút
Nguồn điện đầu vào 220V / 380V
(Yêu cầu có thêm mô-đun AC)
9500W / 3 pha 380V
3000W / một pha 220V
Bảo vệ thích ứng nguồn điện
Công suất lên tới 30000mAh
Xả 11,5C; sạc 6C
Đảm bảo 1500 chu kì sạc
Thông số kỹ thuật
Tổng khối lượng |
38 kg (không pin)
50 kg (có pin) |
Trọng lượng cất cánh tối đa [1] |
Trọng lượng cất cánh rải tối đa: 90 kg (gần mực nước biển)
Trọng lượng cất cánh rải tối đa: 101 kg (gần mực nước biển) |
Chiều dài cơ sở theo đường chéo tối đa | 2184mm |
Kích thước |
2800mm × 3150mm × 780mm (cánh tay mở rộng, cánh quạt mở rộng)
1590mm × 1930mm × 780mm (cánh tay mở rộng, cánh quạt gập lại) 1125mm × 750mm × 850mm (cánh tay gập lại) |
Phạm vi chính xác khi di chuột (với tín hiệu GNSS mạnh) |
Đã bật định vị RTK: ngang ±10 cm, dọc ±10 cm
Không bật định vị RTK: ngang ±60 cm, dọc ±30 cm (đã bật chức năng radar: ±10 cm) |
Tần số hoạt động RTK/GNSS |
RTK: GPS L1/L2, GLONASS F1/F2, Bắc Đẩu B1/B2, Galileo E1/E5
GNSS: GPS L1, GLONASS F1, Galileo E1, Bắc Đẩu B1 |
Thời gian lơ lửng [2] |
Bay lơ lửng không tải: 18 phút (@30000 mAh & trọng lượng cất cánh 50 kg)
Phun lơ lửng đầy tải: 7 phút (@30000 mAh & trọng lượng cất cánh 90 kg) Phun lơ lửng đầy tải: 6 phút (@30000 mAh & mất -giảm trọng lượng 101kg) |
Bán kính chuyến bay tối đa có thể được thiết lập | 2000 mét |
Sức cản gió tối đa | 6 mét/giây |
Kích thước stato | 100×33mm |
Giá trị KV động cơ | 48 vòng/phút/V |
Công suất động cơ | 4000 W/cánh quạt |
Đường kính | 54 inch |
Số lượng cánh quạt | 8 |
Công suất thùng hoạt động | Đầy tải 40 L |
Tải trọng vận hành | Toàn tải 40 kg [1] |
Mô hình vòi phun nước | LX8060SZ |
Số lượng vòi phun nước | 2 |
Kích thước giọt | 50-300 μm |
Chiều rộng phun hiệu quả tối đa [3] | 11 m (độ cao hoạt động tương đối 2,5 m, tốc độ bay 7 m/s) |
Mô hình máy bơm | Máy bơm bánh công tác từ tính |
Tốc độ dòng chảy tối đa | 6 L/phút*2 |
Vật liệu áp dụng | Các hạt khô rắn có đường kính từ 0,5 đến 5 mm |
Khối lượng bể trải rộng | 70 lít |
Tải trọng bên trong bể trải rộng | 50kg [1] |
Độ rộng trải rộng của hệ thống trải rộng [4] | 7 mét |
Nhiệt độ hoạt động đề xuất | 0°C đến 40°C (32°F đến 104°F) |
Số mô hình | RD2484R |
Theo địa hình | Độ nghiêng tối đa: 30° |
Tránh chướng ngại vật [5] |
Khoảng cách có thể nhận biết (ngang): 1,5-50m
Góc nhìn (FOV): 360°ngang, ±45°dọc Điều kiện sử dụng: Độ cao tương đối của máy bay cao hơn 1,5m và tốc độ không vượt quá 10m/s Khoảng cách an toàn: 2,5m (máy bay phanh và Khoảng cách giữa đầu cánh quạt và chướng ngại vật sau khi bay ổn định) Hướng tránh chướng ngại vật: Tránh chướng ngại vật đa hướng theo phương ngang; Khoảng cách có thể nhận biết (ở trên): 1,5-30m Góc nhìn (FOV) : 45° Điều kiện sử dụng: Trong quá trình cất cánh, hạ cánh và leo cao Khoảng cách tương đối giữa máy bay và vật thể phía trên lớn hơn 1,5m Khoảng cách an toàn: 2,5m (khoảng cách giữa đỉnh máy bay và chướng ngại vật phía sau máy bay phanh và lượn ổn định) Hướng tránh chướng ngại vật: phía trên máy bay |
Mẫu |
RD2484B
|
Phát hiện độ cao [5] |
Trong phạm vi đo chiều cao: 1-45m
Phạm vi đo chiều cao cố định: 1,5-30m |
Tránh chướng ngại vật phía sau [5] |
Khoảng cách có thể nhận biết (phía sau): 1,5-30 m
Góc nhìn (FOV): ngang ±60°, dọc ±25° Điều kiện sử dụng: Trong quá trình cất cánh, hạ cánh và leo cao, khoảng cách tương đối giữa máy bay và vật thể phía sau lớn hơn lớn hơn 1,5 m và tốc độ bay không cao Khoảng cách an toàn vượt quá 7m/s : 2,5 m (khoảng cách giữa đầu cánh quạt và chướng ngại vật sau khi máy bay phanh và bay ổn định) Hướng tránh chướng ngại vật: phía sau máy bay |
Phạm vi đo lường | 0,4-25 m |
Tốc độ cảm biến hiệu quả | ≤7 mét/giây |
Tầm nhìn | Ngang: 90; Dọc: 106° |
Yêu cầu về môi trường làm việc | Ánh sáng bình thường với bề mặt có kết cấu rõ ràng |
Tần số hoạt động của O3 Pro [6] |
2,4000 GHz đến 2,4835 GHz
5,725 GHz đến 5,850 GHz |
Tín hiệu O3 Pro Khoảng cách hiệu quả |
SRRC: 5 km
MIC/KCC/CE: 4 km FCC: 7 km (không bị nhiễu và tắc, chiều cao máy bay là 2,5m) |
Giao thức Wi-Fi | WIFI6 |
Tần số hoạt động của Wi-Fi [6] |
2,4000 GHz đến 2,4835 GHz
5,150 GHz đến 5,250 GHz 5,725 GHz đến 5,850 GHz |
Giao thức Bluetooth | Bluetooth 5.1 |
Tần số hoạt động của Bluetooth | 2.4000-2.4835 GHz |
Vị trí | GPS + Galileo + Bắc Đẩu |
Màn hình hiển thị | Màn hình LCD cảm ứng 7,02 inch với độ phân giải 1920*1200 và độ sáng 1200cd/m 2 |
Máy bay được hỗ trợ | AGRAS T40, AGRAS T20P |
Nhiệt độ hoạt động | -20°C đến 50°C (-4°F đến 122°F) |
Nhiệt độ môi trường khi bảo quản |
-30°C đến 45°C (trong vòng một tháng)
-30°C đến 35°C (hơn một tháng và dưới ba tháng) -30°C đến 30°C (hơn ba tháng và dưới một năm) ) |
Nhiệt độ sạc | 5° đến 40°C (41° đến 104°F) |
Tuổi thọ pin bên trong | 3,3 giờ |
Tuổi thọ pin ngoài | 2,7 giờ |
Loại sạc | Sử dụng bộ sạc USB-C có công suất và điện áp định mức tối đa là 65 W và 20 V. Nên sử dụng Bộ sạc di động DJI. |
Thời gian sạc | Hai giờ cho cả pin bên trong và bên trong cộng với bên ngoài (để sử dụng phương pháp sạc chính thức khi máy bay tắt) |
Mẫu | BAX601-30000mAh-52.22V |
Cân nặng | Xấp xỉ 12kg |
Dung tích | 30000 mAh |
Vol | 52,22 V |
Kênh đầu ra | 1. Đầu ra sạc DC 42-59,92V/9000W |
Thời gian sạc pin | Để sạc đầy một viên pin (pin T40) mất 9-12 phút |
Dung tích thùng nhiên liệu | 30 lít |
Phương pháp khởi động | Khởi động Máy phát điện thông qua Công tắc khởi động một nút |
Công suất tối đa của động cơ | 12000W |
Loại nhiên liệu | Xăng không chì có chỉ số RON ≥91 (AKI ≥87) và nồng độ cồn dưới 10% |
Tiêu thụ nhiên liệu tham khảo [8] | 500 ml/kWh |
Dầu động cơ | SJ 10W-40 |
Kiểu sạc |
CSX602-9500
|
Kích thước |
400mm * 266mm * 120mm
|
Tổng khối lượng |
12,7kg
|
Điện áp đầu vào |
Đầu vào AC ba pha: 380V
Đầu vào AC một pha: 220V |
Điện áp đầu ra |
42 – 59,92V |
Công suất định mức |
9000W (đầu vào 3 pha 380V)
3300W (đầu vào 220V một pha) |
Thời gian sạc |
9-12 phút để sạc đầy pin (pin T40)
|
Chức năng bảo vệ |
Quá nhiệt, quá điện áp, thấp áp, ngắn mạch, quạt ngừng hoạt động và các chức năng bảo vệ khác
|
Nhiệt độ làm việc |
-5°C-40°C
|
Chế độ sạc an toàn |
Chức năng nhận dạng điện dân dụng, chức năng bảo vệ dây nguồn, chức năng bảo vệ đầu sạc.
|
Các câu hỏi thường gặp về DJI T40
Chiều cao tối đa: 30m
Khoảng cách bay dài nhất: 5000m (được đo ở độ cao bay 2,5m và không có bất kỳ tấm chắn nào, không bị nhiễu điện từ)
Tốc độ bay tối đa: 10m/s
Thời gian bay tối đa: 18 phút (trọng lượng cất cánh 50kg), 7 phút (trọng lượng cất cánh 90kg), 6 phút (trọng lượng cất cánh 101kg)
Trung bình mỗi giờ có thể vận hành được khoảng 22ha. (Dữ liệu bị ảnh hưởng bởi môi trường vận hành và các thông số vận hành. Thông số vận hành: 153L/ha, chiều rộng phun 11 mét, tốc độ bay 7m/s, chiều cao 3 mét)
- Hiệu suất hoạt động mỗi giờ tăng lên 22ha, tải trọng rải tăng lên 50kg và mỗi giờ rải được 1,5 tấn phân.
- T40 được trang bị radar mảng pha chủ động và camera giúp cải thiện khả năng vượt chướng ngại vật trong các tình huống phức tạp và nhạy cảm với việc điều chỉnh độ cao sao so với mặt đất.
- Hệ thống phun ly tâm kép giúp cắt nhỏ hạt phun, nâng cao khả năng thẩm thấu, phù hợp với nhiều loại cây trồng và giai đoạn khác nhau.
- T40 được trang bị camera FPV độ nét cao với góc gimbal có thể điều chỉnh hỗ trợ khảo sát và lập bản đồ trên hầu hết các vùng đất nông nghiệp.
Phạm vi tốc độ quay của vòi phun nước: 8.000-16.000 r/min;
Kích thước giọt: 50-300 μm; năm mức độ có thể điều chỉnh: rất lớn, lớn, trung bình, nhỏ và rất nhỏ.
Có
Nó là một cấu trúc cơ học không cần thêm cảm biến.
1. Nó hỗ trợ tránh chướng ngại vật và bay lơ lửng theo hướng ngang và hướng lên trên cũng như tránh chướng ngại vật và đi vòng theo hướng mũi máy bay.
2. Nó hỗ trợ sửa độ cao chính xác bên dưới máy bay cho các hoạt động theo địa hình.
1. Tầm nhìn hai mắt cho phép tránh chướng ngại vật và đi theo địa hình mượt mà hơn.
2. Radar mảng pha chủ động được trang bị tốt hơn để tránh các chướng ngại vật nhỏ như đường dây điện và cành cây.
3. Hai hệ thống bổ sung cho nhau để cải thiện khả năng tránh chướng ngại vật, vượt chướng ngại vật và bám theo địa hình trong các tình huống phức tạp.
Ngang: 1,5-50 m
Phía trên: 1,5-30 m
Phía sau: 1,5-30 m
Phía dưới: 1-45 m
Tầm nhìn hai mắt: 0,4-25 m
(*Phạm vi cảm biến hiệu quả khác nhau tùy thuộc vào vật liệu, vị trí, hình dạng, quy định của địa phương và các yếu tố khác.)
Có
(*Độ dốc của địa hình phải nhỏ hơn 15°.)
Nếu không có máy tính, bạn có thể hoàn toàn sử dụng điều khiển từ xa thông minh để hoàn thành việc khảo sát và lập bản đồ.
Không cần kết nối internet. Các bức ảnh có thể được tải xuống thông qua truyền hình ảnh vào Bộ điều khiển từ xa thông minh, nơi mà việc lập bản đồ và lập kế hoạch sau đó có thể được thực hiện cục bộ trong thời gian thực.
Cả T30 và T10 đều có thể bay trên các tuyến đường vườn và đất nông nghiệp. Trước khi thực hiện nhiệm vụ, hãy kiểm tra các thông số vận hành như khoảng cách co rút bên trong, khoảng cách giữa các tuyến đường và tốc độ bay.
Lấy ví dụ về hoạt động trên cánh đồng lúa, bộ điều khiển từ xa lập bản đồ 6,67 ha trong 10 phút. Hiệu quả hoạt động lập bản đồ vườn cây ăn trái tương đối thấp. (*Thời gian lập bản đồ của bộ điều khiển từ xa, có thể bị ảnh hưởng bởi phiên bản phần sụn, loại khảo sát và các yếu tố liên quan khác.)
Khuyến nghị sử dụng xăng 92.
Có thể. Cần mua thêm một mô-đun AC và kết hợp với mô-đun DC trong trạm sạc để tạo thành một bộ sạc.
Hỗ trợ đầu ra 220V AC với công suất tối đa 1500W, có thể mở rộng đến 5000W.
Có (yêu cầu kết nối pin máy bay).
500ml/kWh.
Nó cần được kết hợp với máy phát điện đa năng có đầu ra ba pha và công suất 12KW.
Bản tiêu chuẩn có đầy đủ các thiết bị
Hỗ trợ đầu ra AC 230V với công suất tối đa 1500W hoặc 120V với công suất 750W. (* Công suất và điện áp thực tế có thể khác nhau tùy theo quy định của địa phương.)
Có (khi được kết nối với Pin máy bay thông minh).
500 ml/kWh (*Được đo khi sử dụng xăng RON 92 ở gần mực nước biển với nhiệt độ môi trường là 25°C, trong khi sạc ở mức 9 kW.)
Có thể rải các hạt rắn khô có đường kính 0,5-5 mm.
7m
Khi rải phân bón, toàn bộ hệ thống phun có thể được tháo rời để tránh ăn mòn do tiếp xúc với phân bón.
- Nắp thùng rải mở rộng tối đa, thuận tiện cho việc nạp nhiên liệu đầu vào nhanh chóng
- Tải trọng của hệ thống rải T40 được tăng lên 50kg, và hiệu suất rải có thể đạt 1,5 tấn phân mỗi giờ.
- Trục bên trong được thiết kế với dây chống rối.
- Hệ thống dĩa quay tháo gỡ nhanh chóng, dễ dàng vệ sinh và bảo trì.
Pin nội kéo dài 3,3 giờ và pin ngoại kéo dài 2,7 giờ.
Không, có thể mua bổ sung.
