NHỎ GỌN – ƯU VIỆT

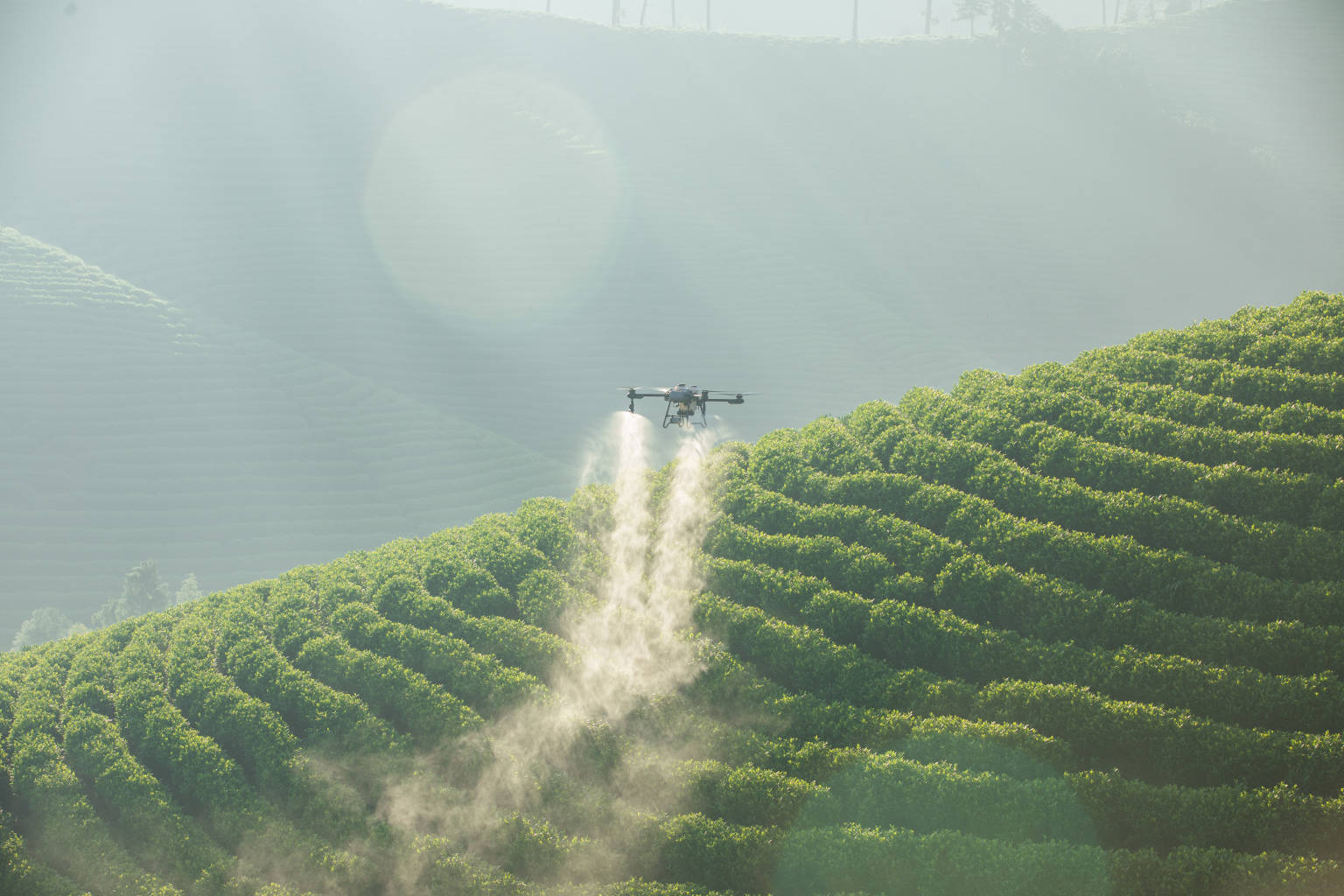

Máy bay nông nghiệp DJI Agras T20P có trọng lượng nhẹ và có thể gập lại mà không ảnh hưởng đến hiệu suất. Dung tích bình phun là 20L, tải trọng rải là 25kg (35L). Được trang bị hệ thống phun ly tâm kép với tốc độ phun 12L/phút, hệ thống bản đồ thông minh, radar mảng pha, hệ thống camera kép, tích hợp khả năng lập bản đồ và khảo sát trên không, là giải pháp máy bay phun thuốc chính xác và giảm đáng kể chi phí.

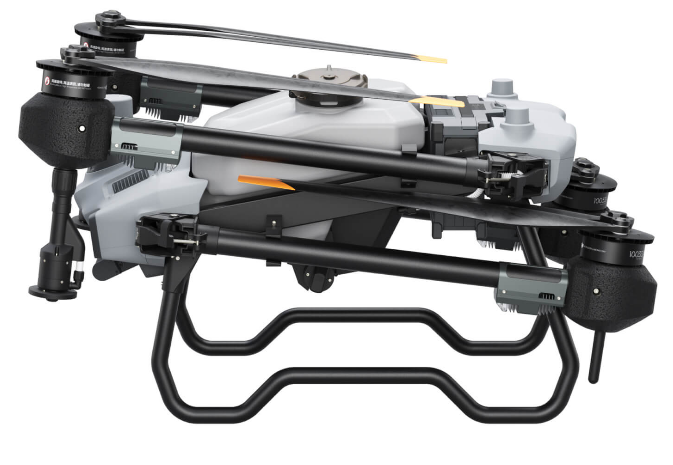

T20P sử dụng cấu trúc bốn cánh quạt và thiết kế thân giàn nghiêng mới, có thể giảm 77% kích thước ban đầu và có thể dễ dàng mang theo bởi một người.
Hiệu suất hoạt động:
Trên cây lúa: 1 giờ 12 ha
Trên cây ăn trái: 1 giờ 2.5 ha
Chế độ rải phân: 1 giờ 1 tấn phân bón
Hệ thống bơm của DJI T20P
Hệ thống máy bơm bằng nguyên lý dẫn động từ tính mới, có thể cách ly hoàn toàn thuốc và chất lỏng ra khỏi động cơ, chống ăn mòn và siêu bền. Dễ dàng tháo lắp để vệ sinh và bảo dưỡng.
Vòi phun ly tâm kép
Sử dụng hệ thống ly tâm kép bằng 2 lớp răng cưa, giúp các giọt phun đồng đều hơn và giảm lượng thuốc trừ sâu cần sử dụng.
Van ly tâm đầu tiên ngăn nhỏ giọt thuốc dạng lỏng, tránh làm cháy cây giống và ô nhiễm, tiết kiệm thuốc và bảo vệ môi trường.
1 giờ bằng 1 tấn phân bón
Hệ thống rải T20P tăng tải trọng lên 25 kg và có dung tích lên đến 35 lít.
Kiểm soát khu vực bay đa hướng và an toàn
Để đảm bảo an toàn cho mọi chuyến bay, Radar mảng pha tích hợp hệ thống tránh chướng ngại vật bằng camera kép, phát hiện chướng ngại vật đa hướng 360 độ. Khoảng cách phát hiện vật cản lên đến 50 mét, vượt qua các chướng ngại vật một cách trơn tru. Bất kể địa hình khó khăn phức tạp như đồi, núi, hay vườn cây ăn quả, bạn có thể yên tâm bay mà không lo bị chướng ngại vật cản trở.
T20P tích hợp tính năng khảo sát trên không và cảm biến tránh chướng ngại vật, được trang bị một camera độ nét cực cao và gimbal có thể điều chỉnh góc quan sát để thu thập hình ảnh toàn bộ địa hình. Nó cho phép thu thập hình ảnh đất nông nghiệp và vườn cây ăn quả trong thời gian thực và dễ dàng xây dựng bản đồ cục bộ mà không cần kết nối mạng. Bằng cách tự động xác định ranh giới và các chướng ngại vật, T20P nhanh chóng lập kế hoạch các tuyến đường hoạt động chỉ trong vài phút.

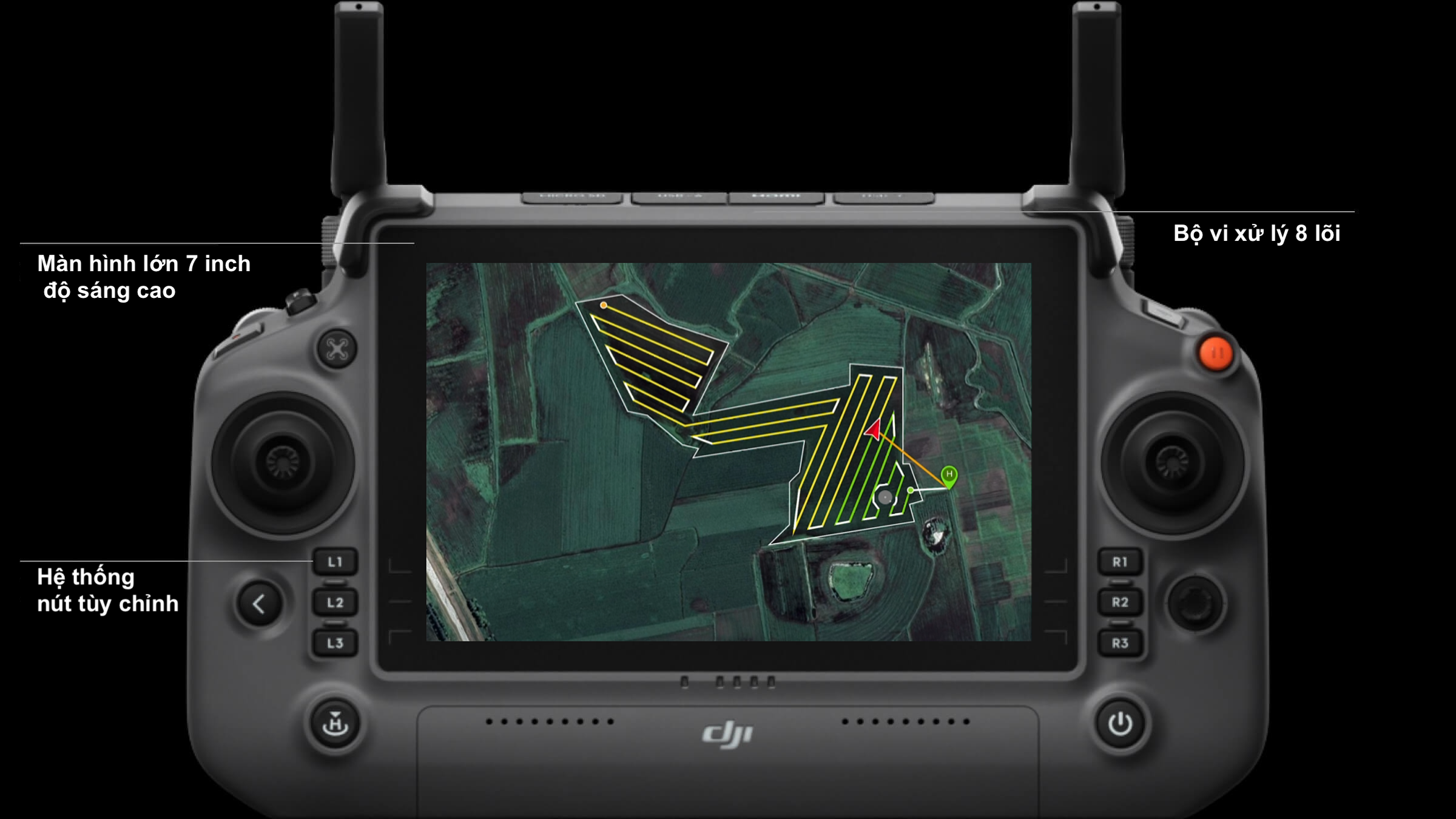

Được trang bị bộ vi xử lý 8 lõi thế hệ mới, DJI T20P chỉ mất 10 phút để lập bản đồ trên 6 ha đất. Lập kế hoạch đường bay thông minh giúp giảm bớt các chuyến bay đầy tải và cải thiện đáng kể hiệu quả hoạt động. Màn hình lớn 7 inch có độ sáng cao, tăng gấp đôi trường nhìn và tinh chỉnh chi tiết. Các nút vật lý tùy chỉnh phong phú, điều khiển theo ý muốn.
Để thích nghi với các yêu cầu phức tạp và khắc nghiệt của môi trường đất nông nghiệp, các thành phần cốt lõi của máy bay được thiết kế với nhiều biện pháp bảo vệ và đã trải qua hàng trăm thử nghiệm nghiêm ngặt như chống thấm nước, chống bụi, chống ăn mòn, nhiệt độ khắc nghiệt, hoạt động trong thời gian dài, v.v. Kết quả thử nghiệm cho thấy T20P là một công cụ đáng tin cậy và siêu bền vững.
Sự kết hợp giữa nền tảng đám mây nông nghiệp DJI, P4M, P4R và máy bay không người lái nông nghiệp sẽ cung cấp cho người dùng dữ liệu thực địa và biến động sức khỏe cây trồng. Từ kết quả phân tích, người dùng có thể đưa ra các quyết định kịp thời và chính xác về tình trạng cây trồng, giảm chi phí, tiết kiệm tài nguyên và tối đa hóa sản lượng.

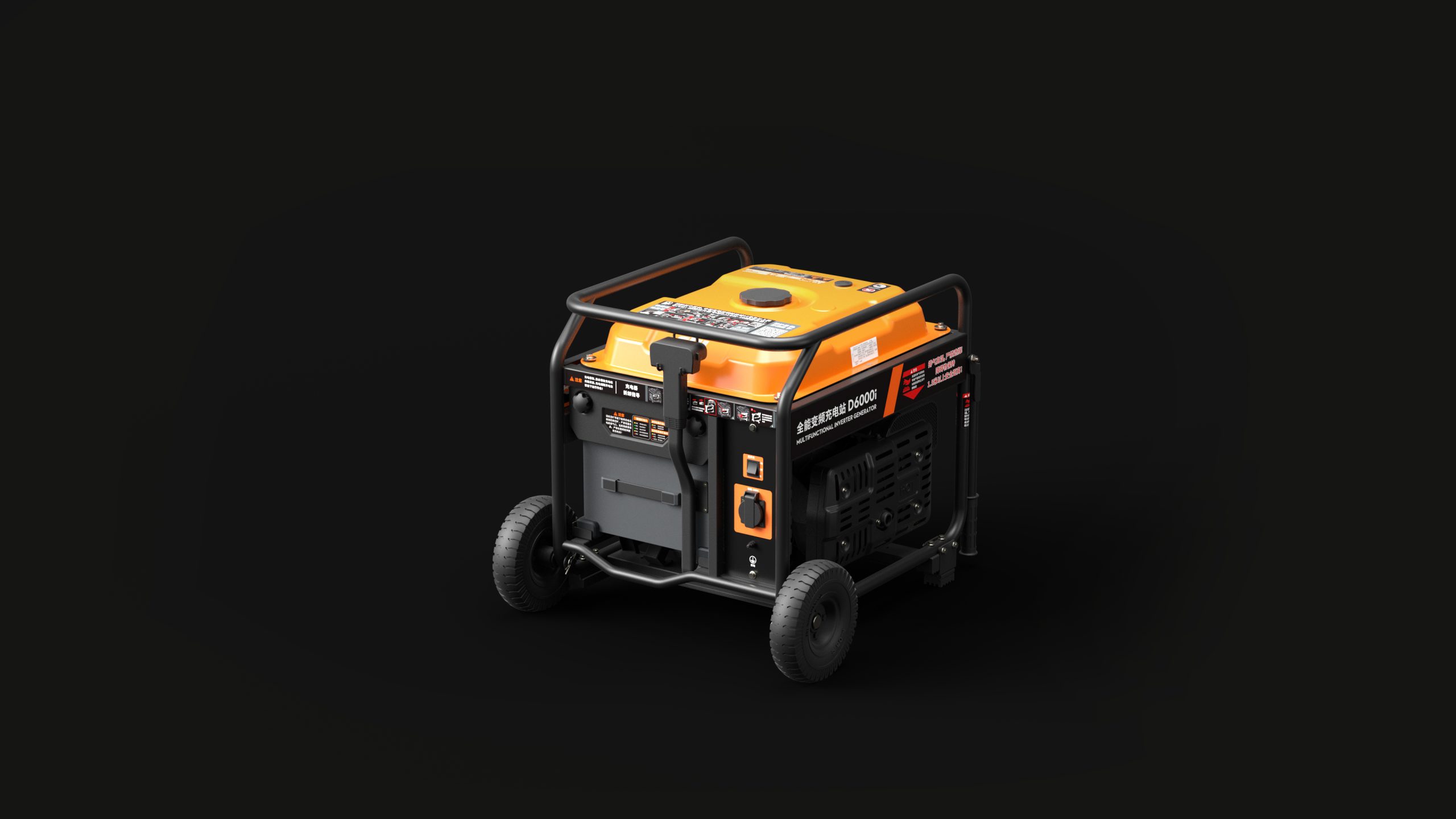

Trạm sạc biến tần có công suất 6000W, mô-đun sạc có thể được tách riêng biệt, hỗ trợ nguồn điện đầu vào, đáp ứng nhu cầu sạc trong nhiều tình huống. Với pin máy bay thông minh 13000mAh, nó có thể được sạc nhanh chóng trong 9 phút.
Bình xăng 20 lít sạc được 60 pin
Công suất đầu ra 1500W AC, sạc nhanh trong vòng 9 phút
Nguồn điện đầu vào 220V/380V
(Yêu cầu có thêm mô-đun AC)
Khi sử dụng dòng điện 3 pha 380V công suất đạt 4200W
Khi sử dụng dòng điện 1 pha 220V công suất đạt 3000W

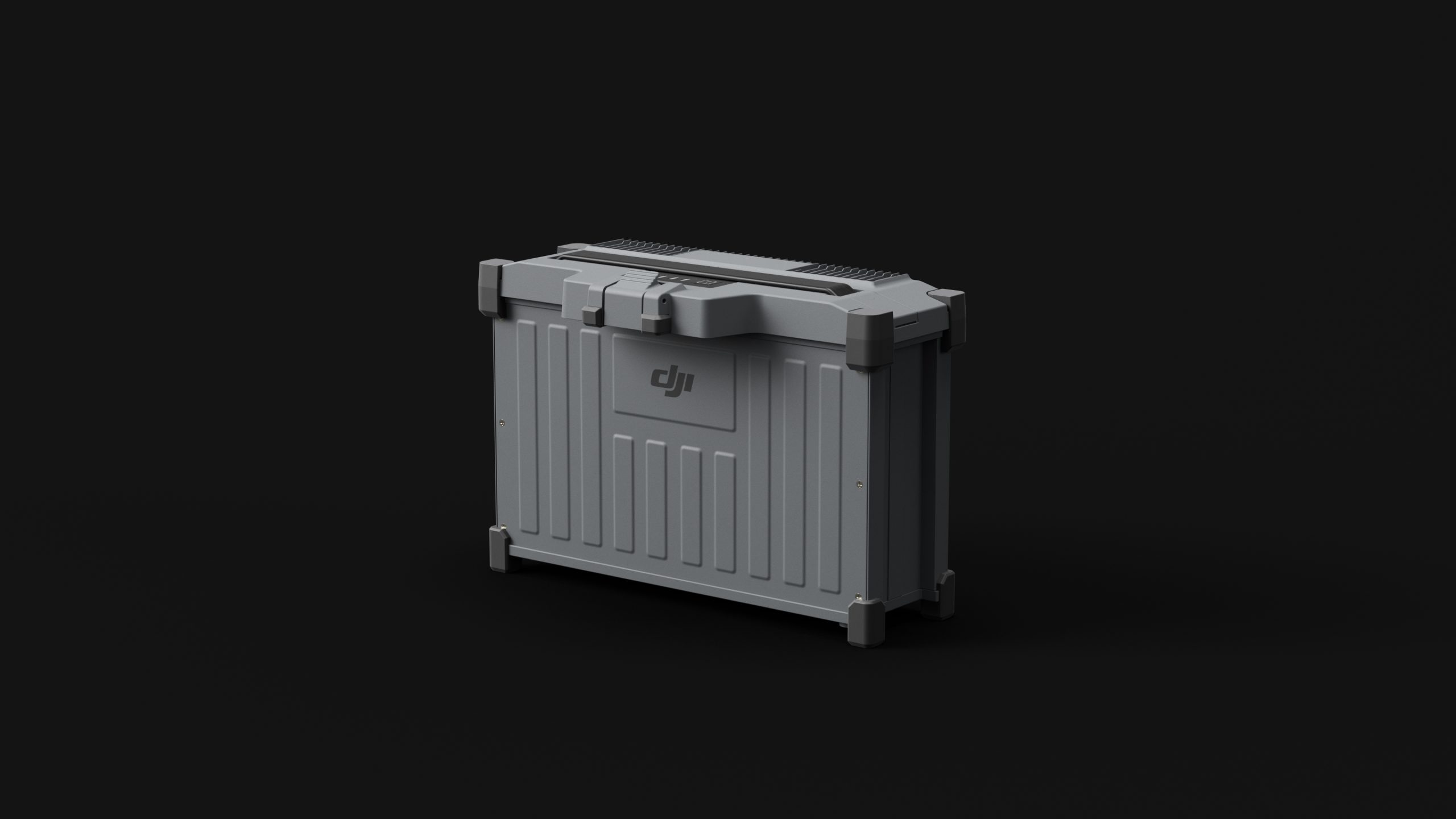

Công suất lên tới 13000mAh
Đảm bảo 1500 chu kì sạc
| Tổng khối lượng |
26 kg (không pin)
32 kg (có pin) |
| Trọng lượng cất cánh tối đa [1] |
Trọng lượng cất cánh rải tối đa: 52 kg (gần mực nước biển)
Trọng lượng cất cánh rải tối đa: 58 kg (gần mực nước biển) |
| Chiều dài cơ sở theo đường chéo tối đa |
2190mm
|
| Kích thước |
2800mm × 3125mm × 640mm (cánh tay mở rộng, cánh quạt mở rộng)
1565 mm × 1915mm × 640 mm (cánh tay mở rộng, cánh quạt gập lại) 1077mm × 620mm × 670 mm (cánh tay gập lại) |
| Phạm vi chính xác khi di chuyển (với tín hiệu GNSS mạnh) |
Đã bật định vị RTK: ngang ±10 cm, dọc ±10 cm
Không bật định vị RTK: ngang ±60 cm, dọc ±30 cm (đã bật chức năng radar: ±10 cm) |
| Tần số hoạt động RTK/GNSS |
RTK: GPS L1/L2, GLONASS F1/F2, Bắc Đẩu B1/B2, Galileo E1/E5
GNSS: GPS L1, GLONASS F1, Galileo E1, Bắc Đẩu B1 |
| Thời gian lơ lửng [2] |
Bay lơ lửng không tải: 14,5 phút (@ 13000 mAh & trọng lượng cất cánh 32 kg)
Phun lơ lửng đầy tải: 7 phút (@ 13000 mAh & trọng lượng cất cánh 52kg) Phun lơ lửng đầy tải: 6 phút (@ 13000 mAh & mất -giảm cân 58kg) |
| Bán kính chuyến bay tối đa có thể được thiết lập | 2000 mét |
| Sức cản gió tối đa | 6 mét/giây |
| Kích thước stato | 100×33mm |
| Giá trị KV động cơ | 48 vòng/phút/V |
| Công suất động cơ | 4000 W/cánh quạt |
| Đường kính | 54 inch |
| Số lượng cánh quạt | 4 |
| Công suất thùng hoạt động | Đầy tải 20 L |
| Tải trọng vận hành | Toàn tải 20 kg [1] |
| Mô hình vòi phun nước | LX8060SZ |
| Số lượng vòi phun nước | 2 |
| Kích thước giọt | 50-300 μm |
| Chiều rộng phun hiệu quả tối đa [3] |
7m (chiều cao hoạt động tương đối 2,5m, tốc độ bay 6,5m/s)
|
| Mô hình máy bơm |
Máy bơm cánh quạt dẫn động từ tính
|
| Tốc độ dòng chảy tối đa | 6 L/phút*2 |
| Vật liệu áp dụng | Các hạt khô rắn có đường kính từ 0,5 đến 5 mm |
| Khối lượng bể trải rộng | 35 lít |
| Tải trọng bên trong bể trải rộng | 25kg [1] |
| Độ rộng trải rộng của hệ thống trải rộng [4] | 7 mét |
| Nhiệt độ hoạt động đề xuất | 0°C đến 40°C (32°F đến 104°F) |
| Số mô hình | RD2484R |
| Theo địa hình | Độ nghiêng tối đa: 30° |
| Tránh chướng ngại vật [5] | Khoảng cách có thể nhận biết (ngang): 1,5-50m Góc nhìn (FOV): 360°ngang, ±45°dọc Điều kiện sử dụng: Độ cao tương đối của máy bay cao hơn 1,5m và tốc độ không vượt quá 10m/s Khoảng cách an toàn: 2,5m (máy bay phanh và Khoảng cách giữa đầu cánh quạt và chướng ngại vật sau khi bay ổn định) Hướng tránh chướng ngại vật: Tránh chướng ngại vật đa hướng theo phương ngang; Khoảng cách có thể nhận biết (ở trên): 1,5-30m Góc nhìn (FOV) : 45° Điều kiện sử dụng: Trong quá trình cất cánh, hạ cánh và leo cao Khoảng cách tương đối giữa máy bay và vật thể phía trên lớn hơn 1,5m Khoảng cách an toàn: 2,5m (khoảng cách giữa đỉnh máy bay và chướng ngại vật phía sau máy bay phanh và lượn ổn định) Hướng tránh chướng ngại vật: phía trên máy bay |
| Mẫu |
RD2484B
|
| Phát hiện độ cao [5] |
Trong phạm vi đo chiều cao: 1-45m
Phạm vi đo chiều cao cố định: 1,5-30m |
| Tránh chướng ngại vật phía sau [5] |
Khoảng cách có thể nhận biết (phía sau): 1,5-30 m
Góc nhìn (FOV): ngang ±60°, dọc ±25° Điều kiện sử dụng: Trong quá trình cất cánh, hạ cánh và leo cao, khoảng cách tương đối giữa máy bay và vật thể phía sau lớn hơn lớn hơn 1,5 m và tốc độ bay không cao Khoảng cách an toàn vượt quá 7m/s : 2,5 m (khoảng cách giữa đầu cánh quạt và chướng ngại vật sau khi máy bay phanh và bay ổn định) Hướng tránh chướng ngại vật: phía sau máy bay |
| Phạm vi đo lường | 0,4-25 m |
| Tốc độ cảm biến hiệu quả | ≤7 mét/giây |
| Tầm nhìn | Ngang: 90; Dọc: 106° |
| Yêu cầu về môi trường làm việc | Ánh sáng bình thường với bề mặt có kết cấu rõ ràng |
| Tần số hoạt động của O3 Pro [6] |
2,4000 GHz đến 2,4835 GHz
5,725 GHz đến 5,850 GHz |
| Tín hiệu O3 Pro Khoảng cách hiệu quả |
SRRC: 5 km
MIC/KCC/CE: 4 km FCC: 7 km (không bị nhiễu và tắc, chiều cao máy bay là 2,5m) |
| Giao thức Wi-Fi | WIFI6 |
| Tần số hoạt động của Wi-Fi [6] |
2,4000 GHz đến 2,4835 GHz
5,150 GHz đến 5,250 GHz 5,725 GHz đến 5,850 GHz |
| Giao thức Bluetooth | Bluetooth 5.1 |
| Tần số hoạt động của Bluetooth | 2.4000-2.4835 GHz |
| Vị trí | GPS + Galileo + Bắc Đẩu |
| Màn hình hiển thị | Màn hình LCD cảm ứng 7,02 inch với độ phân giải 1920*1200 và độ sáng 1200cd/m 2 |
| Máy bay được hỗ trợ | AGRAS T40, AGRAS T20P |
| Nhiệt độ hoạt động | -20°C đến 50°C (-4°F đến 122°F) |
| Nhiệt độ môi trường khi bảo quản |
-30°C đến 45°C (trong vòng một tháng)
-30°C đến 35°C (hơn một tháng và dưới ba tháng) -30°C đến 30°C (hơn ba tháng và dưới một năm) ) |
| Nhiệt độ sạc | 5° đến 40°C (41° đến 104°F) |
| Tuổi thọ pin bên trong | 3,3 giờ |
| Tuổi thọ pin ngoài | 2,7 giờ |
| Loại sạc | Sử dụng bộ sạc USB-C có công suất và điện áp định mức tối đa là 65 W và 20 V. Nên sử dụng Bộ sạc di động DJI. |
| Thời gian sạc | Hai giờ cho cả pin bên trong và bên trong cộng với bên ngoài (để sử dụng phương pháp sạc chính thức khi máy bay tắt) |
| Mẫu |
BAX601-13000mAh-52.22V
|
| Cân nặng |
khoảng 6kg
|
| Dung tích |
13000mAh
|
| Vol | 52,22 V |
| Kênh đầu ra |
1. Đầu ra sạc DC 42-59,92V/4200W
2. Đầu ra AC 230V/1500W, 2500W tùy chọn. |
| Thời gian sạc pin |
9 -12 phút để sạc đầy pin (pin T20P)
|
| Dung tích thùng nhiên liệu | 20 lít |
| Phương pháp khởi động | Khởi động Máy phát điện thông qua Công tắc khởi động một nút |
| Công suất tối đa của động cơ |
6000W
|
| Loại nhiên liệu | Xăng không chì có chỉ số RON ≥91 (AKI ≥87) và nồng độ cồn dưới 10% |
| Tiêu thụ nhiên liệu tham khảo [8] |
600ml/kWh
|
| Dầu động cơ | SJ 10W-40 |

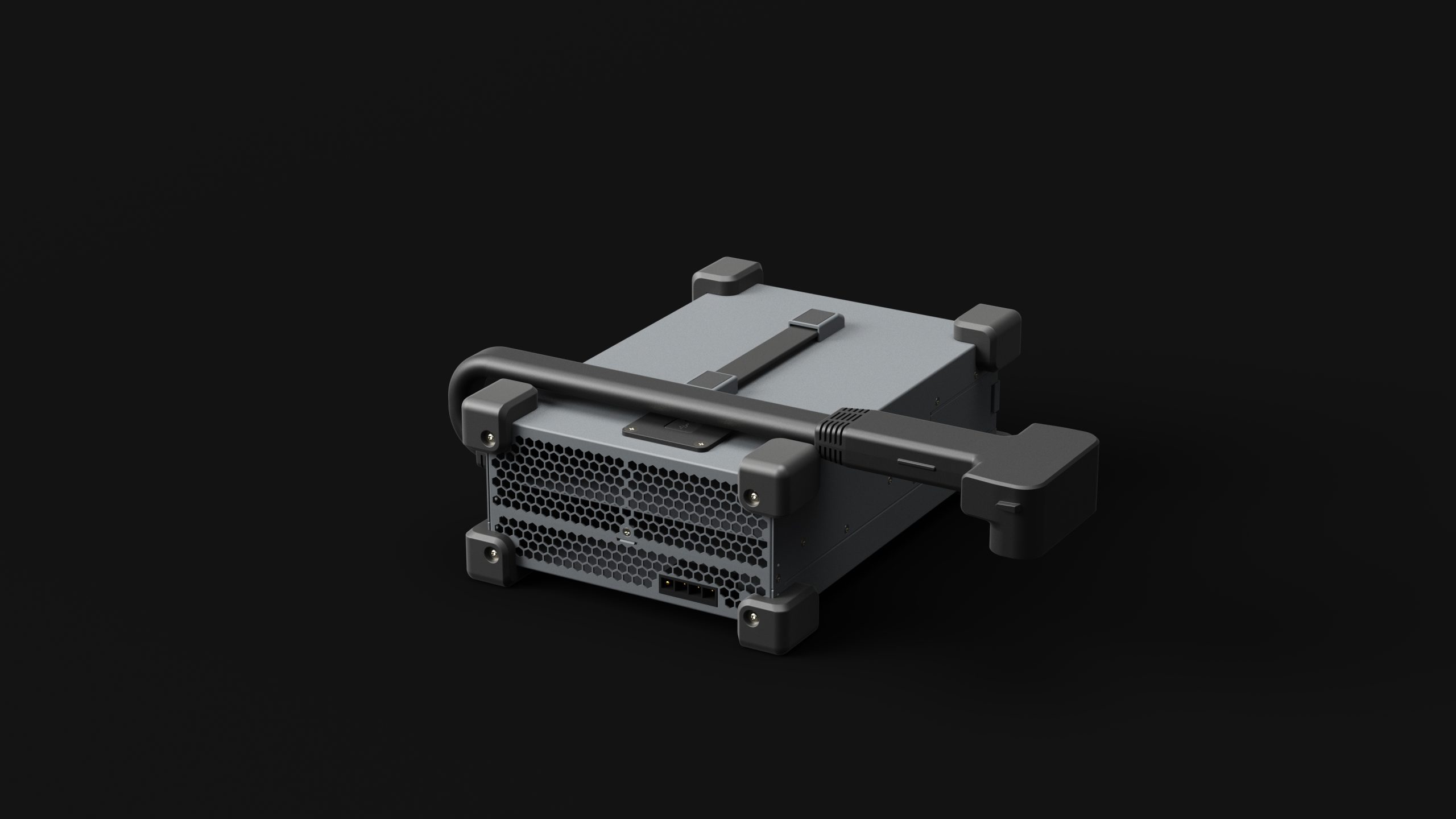

Kiểu sạc |
CSX602-4500
|
Kích thước |
318,5mm * 254mm * 108mm
|
Tổng khối lượng |
8,8kg
|
Điện áp đầu vào |
Đầu vào AC ba pha: 380V
Đầu vào AC một pha: 220V |
Điện áp đầu ra |
42 – 59,92V |
Công suất định mức |
4200W (đầu vào 3 pha 380V)
2800W (đầu vào 220V một pha) |
Thời gian sạc |
9-12 phút để sạc đầy pin (pin T20P)
|
Chức năng bảo vệ |
Quá nhiệt, quá điện áp, thấp áp, ngắn mạch, quạt ngừng hoạt động và các chức năng bảo vệ khác
|
Nhiệt độ làm việc |
-5°C-40°C
|
Chế độ sạc an toàn |
Chức năng nhận dạng điện dân dụng, chức năng bảo vệ dây nguồn, chức năng bảo vệ đầu sạc.
|
Độ cao tối đa: 30m
Khoảng cách bay xa nhất: 5000m (đo ở độ cao bay 2,5m và không có vật che chắn, không bị nhiễu môi trường điện từ)
Tốc độ bay tối đa: 10m/s
Thời gian bay tối đa: 16 phút (trọng lượng cất cánh là 31kg), 7,5 phút (trọng lượng cất cánh là 51kg), 6 phút (trọng lượng cất cánh là 57kg)
Trung bình mỗi giờ có thể hoạt động khoảng 12ha. (Dữ liệu bị ảnh hưởng bởi môi trường hoạt động và các thông số vận hành. Thông số vận hành: 15L/ha, chiều rộng phun 7 mét, tốc độ bay 6,5 m/s, chiều cao 2,5 mét)
Nên duy trì khoảng cách an toàn ít nhất là 6 mét.
Có
Kích thước hạt có thể điều chỉnh từ 50-300μm
Có
Xây dựng cơ khí không có cảm biến bổ sung
Ngang: 1,5 – 50m
Trên: 1,5 – 30m
Sau: 1,5 – 30m
Dưới: 1 – 45m
Có thể rải các hạt rắn khô có đường kính 0,5-5 mm.
7m
Khi rải phân bón, toàn bộ hệ thống phun có thể được tháo rời để tránh ăn mòn do tiếp xúc với phân bón.
Pin bên trong kéo dài 3,3 giờ và pin bên ngoài kéo dài 2,7 giờ.
Không, có thể mua thêm.
Hỗ trợ tái tạo hình ảnh từ Phantom 4 RTK, Phantom 4 Multispectral Edition, máy bay DJI T40 và máy bay DJI T20P.
Hỗ trợ tái tạo hầu hết các loại đất nông nghiệp.
Không có yêu cầu cấu hình phần cứng.
Không giới hạn số lượng ảnh cho việc tái tạo Nền tảng Nông nghiệp Thông minh DJI. Nhưng không nên chụp quá 4000 ảnh cho một tác vụ.
Sau khi người dùng kích hoạt máy bay không người lái nông nghiệp mới, bạn sẽ tự động nhận được bản dùng thử miễn phí một năm của nền tảng nông nghiệp thông minh DJI.
